水晶滴胶就是用环氧树脂混合搅拌出的透明粘稠液体，通过滴在物品表面形成透明水晶状；下面鸿盛标牌就来介绍下水晶滴胶是什么？滴胶制作diy及水晶滴胶配方比例多少？
一、水晶滴胶是什么？
水晶滴胶是一种环氧树脂胶，是用A胶和B胶按照3:1比例混合搅拌后，发生化学反应使胶水慢慢固化形成的透明粘稠液，通常48小时内就固化完成，一旦完成固化就定型了，这个过程是不可逆的。水晶滴胶根据AB胶配比不同分为硬胶和软胶：
软胶：具有柔性好，透明度高，不起翘不断裂、耐变黄等；表面按压折弯会很快恢复光滑原貌，同时防水防尘保护物品表面。
硬胶：硬度高，固化后跟石头一样，形成强硬的保护面，同时也是防水防尘，适合滴在金属表面不会掉，有很强的吸附力。
二、手工滴胶制作DIY
手工滴胶制作设备：电子秤，真空脱泡机；滴胶桌台；搅拌胶水用的塑料杯，搅拌棒，粗针筒。如果资金充足厂家可购买设备：烘烤箱，自动滴胶机等。
手工滴胶制作DIY教程：
1、准备各种底材，如：PVC、塑料商标、金属证章放入烘箱中60度预热处理，目的去除表面的湿气。
2、将底材平放在水平的操作台板上等待滴注。
3、根据用量，取一只清洁干净的烧杯，准确计量，将甲乙组份，按3：1重量比例混合搅拌均匀
4、然后将配好的混合料置入真空干燥箱中，开启真泵，在真空状态下脱除混合料中的气泡。夏天一般不用真空泵抽气泡，冬天由于天气冷需要抽气泡。
5、取清洁干净的在针管，将消泡后的水晶胶吸入针管内，然后计量并均匀地滴注在预先准备好的底材（即：标牌、模具凹槽等），一般水晶胶层厚度2mm，让其自然流平即可（注：以上过程控制在30分钟之内，以免胶液粘度增加，导致不能操作）。
5、底材在滴注水晶胶后3-5分钟，观察胶面有无气泡或尘粒，如有小气泡，可用大头针将其刺破，如发现死角有未流水晶胶到的地方，用大头针引渡即可。

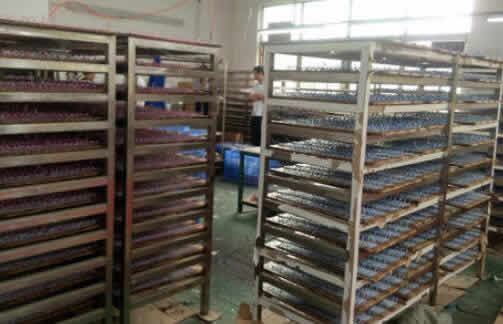

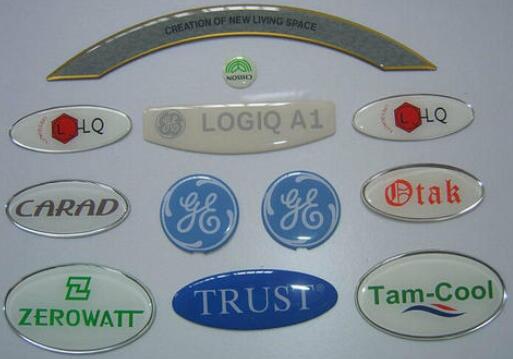

6、浇注好的标牌，在20℃-30℃的室温下固化10-24小时硬化，成为表面不沾手的水晶标牌。
7、如遇不干胶、商标等，本身厚度很薄，界线不明显，浇注时，容易造成水晶胶外溢，要达到2mm厚度有一定困难，所以制水晶胶的把握不同情况，控制好粘度，在应用过程中，可放置1-2小时，以提高粘度，适应薄型水晶胶的浇注。
8、制作大于2mm厚的水晶胶标牌，可分二次滴塑，第一次滴塑后，固化3-5小时，再滴加一层。
9、滴塑后的清洗，无论手工滴塑，还是自动化滴塑，完工后机械、设备、容器都需清洗干净，因为水晶胶硬化后，不溶于任何溶剂，因此必须在它没有硬化前将机器中、容器都需清洗干净（建议：使用丙酮或无水酒精）。

三、水晶滴胶配方
AB胶重量比A3：B1（使用电子秤等称重）
体积比A2.5：B1（使用量杯、针筒等量取）
很多人会误会滴胶的重量和体积是对等的，其实不然，A胶是比较重的，如果用量杯（针筒）量，还按3：1的比例，B胶的剂量是不够的，会因此出现固化不完全或者表面发粘的情况。
B胶里面分硬B胶和软B胶，选择不同的B胶制成的滴胶软硬不一样。另外配方A1:B1比例的速干滴胶，多用于热缩片后的滴胶封层上，四小时干透，如果是做热缩片后的滴胶，可选此种速干滴胶。更多关于水晶滴胶问题请关注鸿盛标牌，盗载必究。
